仕様と施工

シート防水工法の標準納まり図

機械的固定方法

加硫ゴム系シート

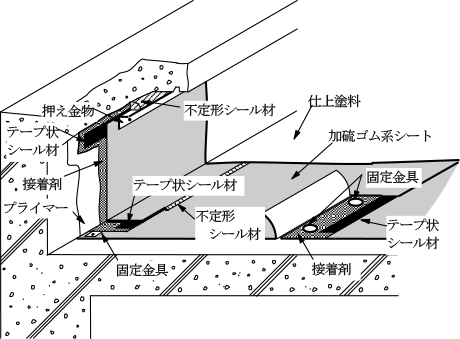

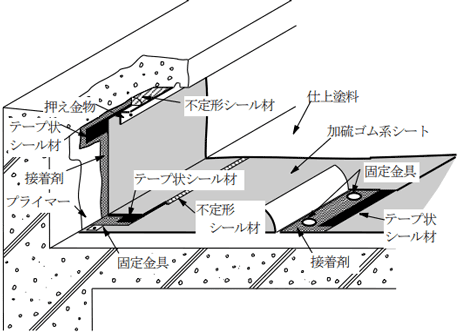

KRK工法番号　RV-M101/RV-M201

シート種別 工法の種類 適用下地 JASS 8 国土交通省
加硫ゴム系シート 露出機械的固定 RC・PCa S-RM S-M1
軽歩行機械的固定 － －
▶ 施工手順

【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRV-F101を参照。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。

表を横にスライド >
工程 1 2 3 4 -

工法

材料

 屋根
勾配		 絶縁用シート
(㎡/㎡)		 固定金具
(個/㎡)		 シート
(㎜)		 仕上塗料
(kg/㎡)		 -
RV-M101 1/100
以上		 1.1 1.1～2.8 1.5 0.25 -
RV-M201 1.1 1.1～2.8 1.5 1.5～3.0 -

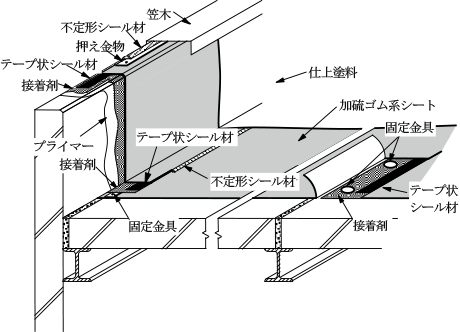

KRK工法番号　RV-M102

シート種別 工法の種類 適用下地 JASS 8 国土交通省
加硫ゴム系シート 露出機械的固定 ALC S-RM －

【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRV-F102を参照。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。

表を横にスライド >
工程 1 2 3 4 -

工法

材料

 屋根
勾配		 絶縁用シート
(㎡/㎡)		 固定金具
(個/㎡)		 シート
(㎜)		 仕上塗料
(kg/㎡)		 -
RV-M102 1/100
以上		 1.1 1.1～2.8 1.5 0.25 -

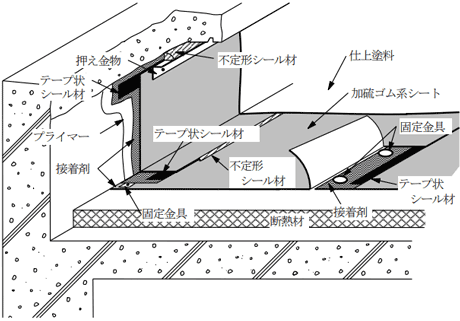

KRK工法番号　RV-M401

シート種別 工法の種類 適用下地 JASS 8 国土交通省
加硫ゴム系シート 露出断熱機械的固定 RC・PCa・ALC S-RMT SI-M1

【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRV-F101を参照。

表を横にスライド >
工程 1 2 3 4 -

工法

材料

 屋根
勾配		 断熱材
(㎡/㎡)		 固定金具
(個/㎡)		 シート
(㎜)		 仕上塗料
(kg/㎡)		 -
RV-M401 1/100
以上		 1.0 1.1～2.8 1.5 0.25 -

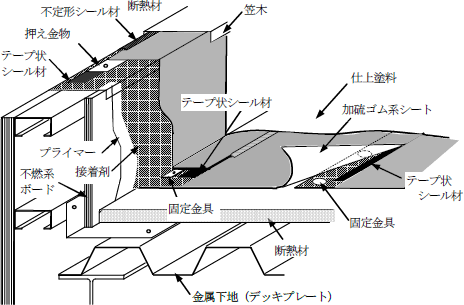

KRK工法番号　RV-M403

シート種別 工法の種類 適用下地 JASS 8 国土交通省
加硫ゴム系シート 露出断熱機械的固定 金属 参考仕様（ノ） －

【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）立上り部を接着する場合のシートの納まりはRV-F101を参照。

表を横にスライド >
工程 1 2 3 4 -

工法

材料

 屋根
勾配		 断熱材
(㎡/㎡)		 固定金具
(個/㎡)		 シート
(㎜)		 仕上塗料
(kg/㎡)		 -
RV-M403 1/100
以上		 1.0 1.1～2.8 1.5 0.25 -

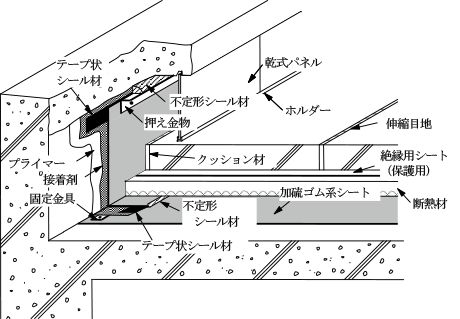

KRK工法番号　RV-M501D

シート種別 工法の種類 適用下地 JASS 8 国土交通省
加硫ゴム系シート 保護断熱機械的固定D RC － －

【備考】（1）シートの固定方法はルーフィングシート製造所の工法による。
（2）断熱材はポリスチレンフォームを用いる。
（3）改修工事においてはルーフィングシートの敷設に先だち絶縁用シートを敷設する。

表を横にスライド >
工程 1 2 3 4 5

工法

材料

 屋根
勾配		 絶縁用シート
(㎡/㎡)		 固定金具
(個/㎡)		 シート
(㎜)		 断熱材
(㎡/㎡)		 絶縁用シート
(㎡/㎡)
RV-M501D 1/100
以上		 1.1 1.1～2.8 1.5 1.0 1.1
