シート防水工法の標準納まり図

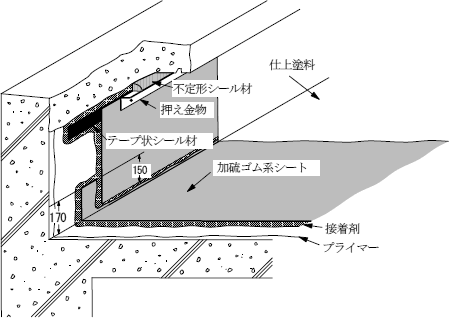

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	露出接着	RC	S-RF	S-F1

【備考】（1）RV-F201は軽舗装材を塗布する（※工程表参照）。
（2）パラペットに笠木を用いる場合はRV-F102を参照（以下同）。

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	露出接着	PCa・ALC	S-RF	S-F1

【備考】（1）下地調整材の適用、使用量及び下地調整材を処理した場合のプライマーの塗布はルーフィングシート製造所の仕様による。
（2）PCa部材、ALCパネルの短辺接合部は絶縁用テープを張る。

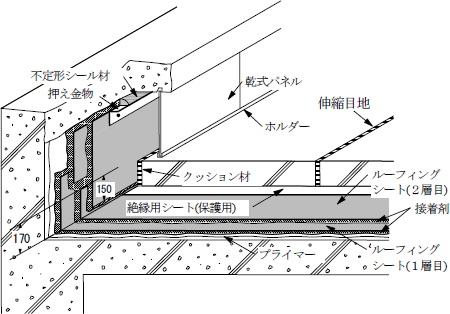

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	保護接着	RC	－	－

【備考】（1）立上り面のシートを露出する場合、シートは1.2mm厚を使用し仕上塗料を塗布する。

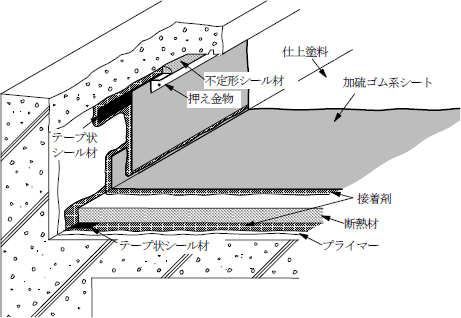

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	露出断熱接着	RC・PCa・ALC	S-RFT	SI-F1

【備考】（1）断熱材はポリエチレンフォームを用いる。
（2）工程1でALCの場合プライマーは、0.3㎏/㎡とする。
（3）仕上塗料に高日射反射率塗料を使用する場合は0.3㎏/㎡塗布する。

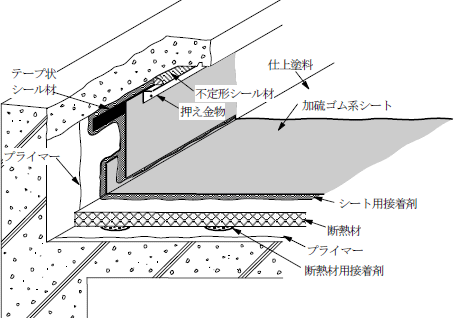

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	露出断熱接着	RC・PCa・ALC	－	－

【備考】（1）断熱材は接着工法用の硬質ウレタンフォームを使用する。
（2）ALCパネルの場合、下地調整材の適用、使用量及び下地調整材を処理した場合のプライマーの塗布はルーフィングシート製造所の仕様による。
（3）工程4の接着剤の塗布材料は、下地面のみとする。
（4）シートは裏面にあらかじめ接着剤を塗布したシートとする。
（5）仕上塗料に高日射反射率塗料を使用する場合は0.3kg/㎡塗布する。

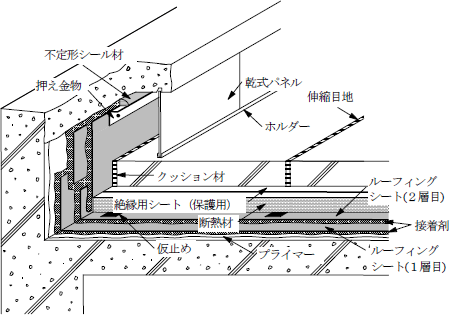

シート種別	工法の種類	適用下地	JASS 8	国土交通省
加硫ゴム系シート	保護断熱接着D	RC	－	－

【備考】（1）加硫ゴム系シートは粘着層を有した厚さ1.7mmのルーフィングシートを使用する。
（2）断熱材はポリスチレンフォームを用いる。
（3）立上り面のシートを露出する場合は、シートは1.2mm厚を使用し仕上塗料を塗布する。
