シート防水試験施工 都市再生機構技術研究所・合成高分子ルーフィング工業会共同研究

ストック住宅改善にむけての試験研究「既存ストックにおけるシート防水試験施工」

都市再生機構と合成高分子ルーフィング工業会は、ストック住宅の温熱環境改善と屋上防水改修にむけた工法検討と温度測定のための共同研究を行いました。

共同研究概要

場 所 都市再生機構技術研究所本館別館屋根
鉄筋コンクリート造2階建て  屋上面積244.6㎡
期 間 平成23年11月14日~平成24年2月29日
既設仕様 アスファルト防水断熱ルーフブロック仕上げ
改修仕様 塩ビ系シート防水機械固定工法(既設ルーフブロック非撤去工法)
塩ビ系シート機械的固定断熱工法(既設ルーフブロック撤去後、断熱シート防水機械固定工法)
塩ビ系シート防水接着断熱工法(既設ルーフブロック撤去後、断熱シート防水接着工法)

写真-1 屋上防水の既設状況

写真-2 シート防水施工後

施工前状況 施工前・施工後

図をクリックすると詳細表示

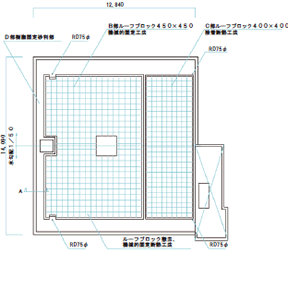

図-1 既設屋上平面図

図をクリックすると詳細表示

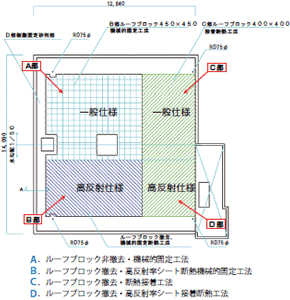

図-2 仕様別施工図

仕 様

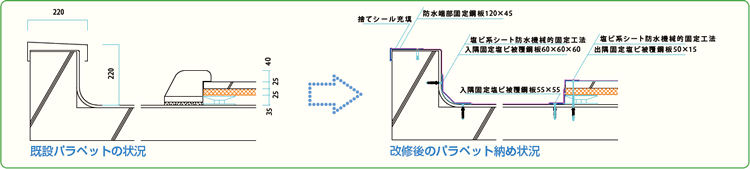

パラペット

図をクリックすると詳細表示

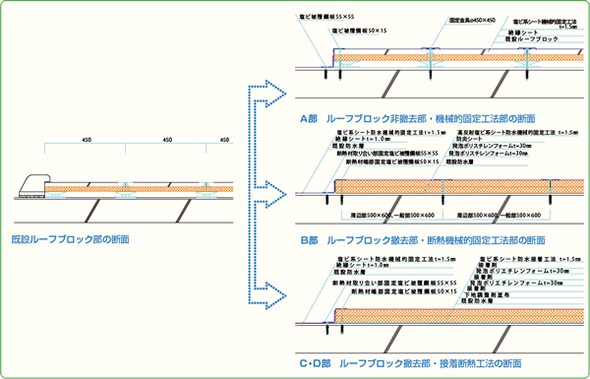

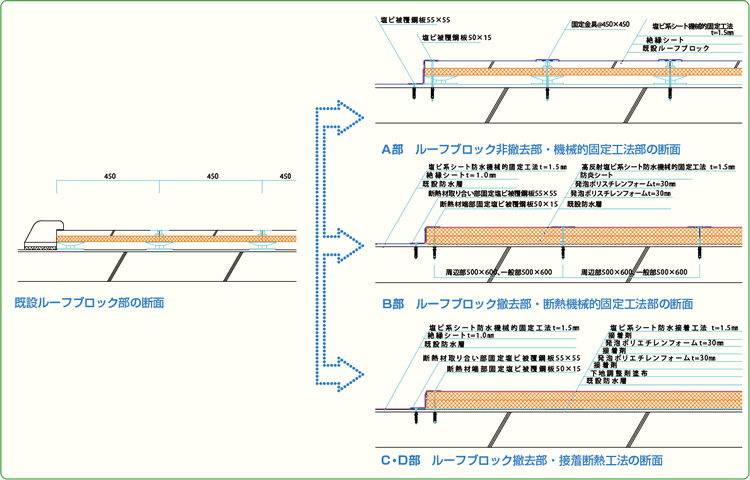

ルーフブロック部

図をクリックすると詳細表示

施工状況

写真3
既設ルーフブロック非撤去部

写真4
既設ルーフブロック撤去部

写真5
既設ルーフブロック撤去・
接着工法下地処理状況

写真6
シート固定用ディスクの設置状況

写真7
高反射率シートを使用した
機械的固定断熱工法部

写真8
接着断熱工法シート張り状況
